I. Descripción General de la Subestación del Proyecto de Distribución Eléctrica del Gran Teatro
El Gran Teatro de Chengyang de Qingdao, como un importante hito cultural y palacio artístico en el norte de Qingdao, depende de un sistema de distribución eléctrica seguro, estable, eficiente e inteligente que respalde cada una de sus brillantes representaciones. Ante las complejas cargas eléctricas del teatro (iluminación escénica de alta potencia, equipos de sonido precisos, maquinaria pesada, aire acondicionado para áreas con alta densidad de espectadores, etc.) y los requisitos casi exigentes de confiabilidad de suministro, Hengfengyou Electric diseñó y entregó exitosamente una solución central de distribución eléctrica mediante una subestación a medida. Este artículo analiza en profundidad esta práctica de ingeniería clave.
II. Normas y Requisitos de Diseño de la Subestación del Gran Teatro
i.Seguridad y Confiabilidad: Cumplir con las normas nacionales y locales vigentes de diseño eléctrico, garantizando la operación segura, estable y continua del sistema de suministro eléctrico, protegiendo la seguridad del personal y los equipos, y satisfaciendo especialmente los requisitos de confiabilidad para cargas críticas como sistemas contra incendios, iluminación de emergencia y equipos escénicos.
ii.Capacidad Suficiente: Satisfacer la demanda de carga de todos los equipos eléctricos actuales y futuros (iluminación escénica, sonido, equipos mecánicos, aire acondicionado, iluminación general, oficinas, sistemas contra incendios, seguridad, etc.), incluyendo un margen de reserva adecuado para expansión (Hengfengyou Electric recomienda un 40%).
iii.Calidad de la Energía: Garantizar la estabilidad de voltaje y frecuencia, suprimir efectivamente los armónicos (especialmente los generados por los equipos de regulación de iluminación escénica) y cumplir con los requisitos de calidad de energía para equipos sensibles (sonido, sistemas de control).
iv.Eficiencia Energética: Seleccionar equipos de alta eficiencia energética (transformadores, luminarias, motores, etc.) y diseñar modos de operación racionales para reducir el consumo energético.
v.Gestión Inteligente: Establecer un sistema integral de monitoreo eléctrico y gestión energética para lograr funciones de monitoreo remoto, medición, análisis, alarma y cierto control, mejorando la eficiencia de gestión y la velocidad de respuesta a fallas.
vi.Mantenimiento Sencillo: Selección racional de equipos, diseño de distribución claro e identificación precisa para facilitar la inspección rutinaria y el mantenimiento.
III. Contenidos Centrales de la Solución de Subestación para el Gran Teatro
1. Análisis y Cálculo de Cargas de la Subestación del Gran Teatro
A. Inventario Detallado de Cargas:
* Área del Escenario: Iluminación escénica (luz frontal, luz superior, luz lateral, seguidores, efectos, considerando la carga y características armónicas de los racks de regulación), maquinaria escénica (plataformas elevadoras, carros, varas, telones, etc., equipos accionados por motores), sistema de sonido (amplificadores, procesadores, etc.), pantalla LED, sistema de supervisión de escenario, equipos del foso de orquesta.
* Sala de Audiencias: Iluminación general, iluminación de emergencia, ventiloconvectores de aire acondicionado, ventilación por asientos, vigilancia de seguridad, indicadores de evacuación.
* Área Tras Escenario: Iluminación y tomas de corriente de camerinos, iluminación y equipos de salas de ensayo, iluminación y equipos de oficina, aire acondicionado.
* Áreas Públicas: Iluminación y tomas de corriente de vestíbulos, pasillos, baños, cajas de luz publicitarias, aire acondicionado.
* Cuartos de Equipos: Unidades de agua fría, bombas de agua helada, bombas de agua de refrigeración, ventiladores de torres de refrigeración, ventiladores de unidades de tratamiento de aire, ventiladores de suministro/extracción, bombas contra incendios, bombas de agua potable, ascensores, consumo propio de la subestación.
* Sistema Contra Incendios: Panel de control de alarma de incendios, bombas contra incendios, bombas de rociadores, ventiladores de control de humos, puertas cortafuegos, fuente de alimentación para iluminación de emergencia y sistema de indicación de evacuación.
* Sistema de Seguridad: Equipos del centro de control, cámaras, control de acceso, sistemas de ronda.
* Otros: Equipos de cocina, reserva para locales comerciales, etc.
B. Clasificación de Cargas:
* Carga de Grado 1 (Especialmente Importante): Equipos contra incendios (bombas contra incendios, bombas de rociadores, ventiladores de control de humos, fuente de alimentación central del sistema de alarma de incendios, ascensores de bomberos, sistema de iluminación de emergencia e indicación de evacuación), cargas centrales para funciones escénicas (iluminación principal del escenario, sistema de sonido principal, fuente de alimentación del sistema de control de maquinaria escénica, sistema de comunicación de supervisión de escenario). Se utiliza doble fuente de alimentación (dos circuitos independientes de red eléctrica) + conmutación en el punto final + grupo electrógeno diésel de respaldo (Cummins + Stamford).
* Carga de Grado 1 (Importante): Ascensores principales para pasajeros, bombas de agua potable, iluminación de pasillos principales y cuartos de equipos críticos, centro de control de seguridad, sistemas centrales de gestión del teatro. Normalmente se alimentan con circuitos dobles y conmutación en el punto final.
* Carga de Grado 2: Ascensores generales para pasajeros, sistema de aire acondicionado (para áreas no críticas de la función), iluminación de áreas generales, energía para oficinas, etc. Se alimentan con circuitos dobles.
* Carga de Grado 3: Equipos de uso general. Se alimentan con un circuito único.
C. Cálculo de carga: Se realizan cálculos detallados mediante el método del factor de demanda y el método del factor de utilización para determinar la capacidad del transformador, los interruptores de circuito y las especificaciones del cableado. Se presta especial atención a las características no lineales y al impacto de las cargas de iluminación escénica.
2. Esquema de alimentación del Gran Teatro:
A. Alimentación dual: Dos fuentes de alimentación independientes de 10 kV provenientes de diferentes subestaciones ascendentes o de diferentes secciones de barras colectoras de la misma subestación.
Esto constituye la base para garantizar una alta fiabilidad.
B. Métodos de alimentación:
Esquema A: Alimentación dual + Conmutación por transferencia automática (ATS): Dos fuentes de alimentación se conectan simultáneamente, una principal y otra de respaldo. En caso de fallo de la fuente de alimentación principal, el ATS conmuta automáticamente a la fuente de alimentación de respaldo, con un tiempo de conmutación que cumple los requisitos de las cargas críticas (normalmente <15 s). Aplicable a cargas de Clase I.
Esquema B: Alimentación dual + Segmentación de barras colectoras + Alimentación de emergencia autónoma: Se instalan dos barras colectoras independientes de 10 kV, cada una alimentada por una línea de alimentación principal. Se instala un interruptor de interconexión entre las dos barras. Un grupo electrógeno diésel de gran capacidad también se configura como alimentación de emergencia para cargas críticas. Cuando fallan ambas líneas de alimentación principal, el grupo electrógeno diésel arranca automáticamente y se conecta a la barra de emergencia mediante el ATS (Sistema de Transmisión Automática). Esta es la solución óptima para situaciones que requieren una fiabilidad de rendimiento extremadamente alta.
C. Capacidad y líneas de alimentación aguas arriba: Asegurar que la subestación aguas arriba tenga capacidad suficiente y que las líneas de conexión cumplan con los requisitos de capacidad de conducción de corriente, capacidad de cortocircuito y caída de tensión.
3. Selección y diseño del emplazamiento de la subestación del Gran Teatro:
A. Selección de la ubicación: Proximidad a los centros de carga (área del escenario, sala de aire acondicionado, etc.) para minimizar la distancia de distribución de baja tensión y las pérdidas. Se debe considerar la conveniencia de las líneas de acceso, los canales de transporte de equipos, la ventilación y la disipación de calor, la prevención de inundaciones, la distancia a materiales inflamables y explosivos y fuentes de vibración, así como la facilidad de operación y mantenimiento. Ubicado en una sala de distribución dedicada.
B. Diseño de la distribución: Cumple con las normas de seguridad (espacio libre, pasillos), con una zonificación funcional clara (sala de alta tensión, sala de transformadores, sala de distribución de baja tensión, sala de servicio/sala de control). Se debe considerar el espacio para la manipulación, instalación y mantenimiento de los equipos. Se deben implementar medidas integrales de ventilación, disipación de calor, iluminación, protección contra incendios (sistema de extinción de gas), prevención de la entrada de pequeños animales y control de la humedad (deshumidificador). Se debe prestar especial atención a la ubicación del armario de distribución dedicado en el área de la plataforma.
4. Selección del equipo principal de la subestación:

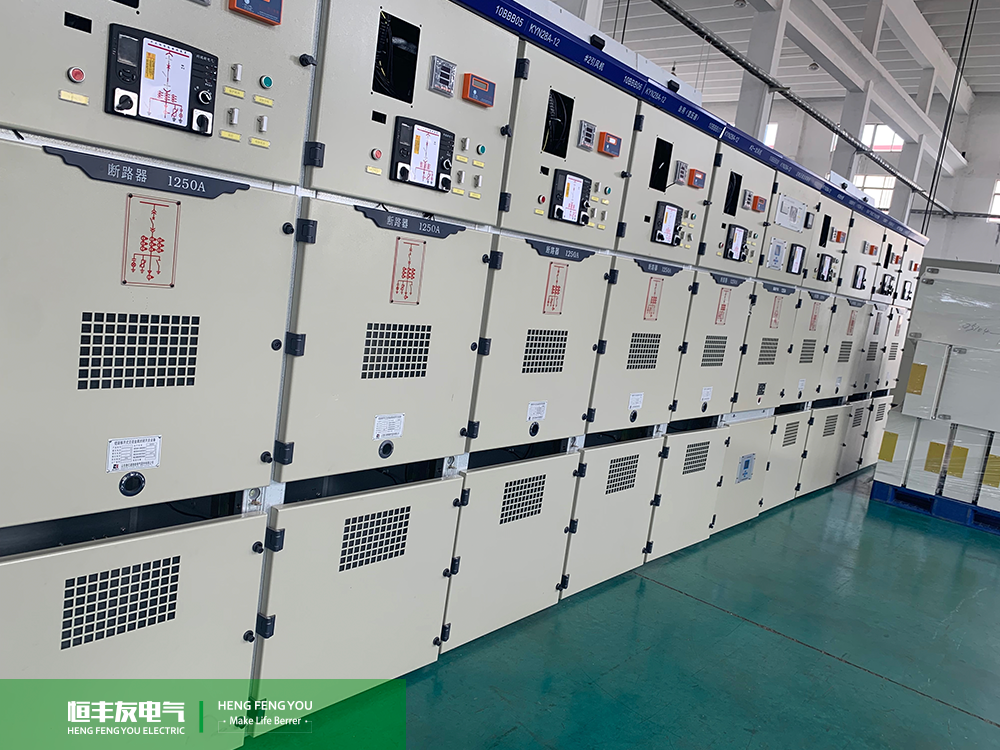

A. Celdas de alta tensión de 10 kV:
*Tipo: Celdas extraíbles de montaje central, blindadas con metal, de uso común, como KYN28A-12.
*Disyuntor: Disyuntor de vacío con capacidad de corte confiable.
*Protección: Equipado con un dispositivo de protección integrado basado en microprocesador, que proporciona protección contra sobrecorriente, disparo instantáneo, secuencia cero, sobretensión/subtensión y temperatura del transformador, con una interfaz de comunicación.
*Medición: Gabinete de medición dedicado.
*Operación: Equipado con un completo sistema de enclavamiento anti-mal funcionamiento (cinco pruebas).
D. Sistema de Fuente de Emergencia:
* Grupo Electrógeno Diésel: Capacidad para satisfacer los requisitos de arranque y operación de todas las cargas especialmente importantes (considerando la sobrecarga de arranque de motores). Con funciones de auto-arranque, auto-transferencia y auto-parada. Diseño de bajo ruido y bajas emisiones, sistema de escape que cumpla con los requisitos ambientales. Reserva de combustible que cumpla la normativa (normalmente ≥24 horas).
* Sistema de Alimentación Ininterrumpida (UPS): Proporciona transferencia sin interrupción en milisegundos y energía de alta calidad para equipos de control críticos (sistemas de control escénico, equipos de cuartos técnicos de sistemas débiles, sala de control de incendios, parte de la iluminación importante). Configurado según la capacidad de carga y los requisitos de tiempo de respaldo.
* Sistema de Fuente de Operación en CC: Proporciona una fuente confiable de operación y control para los cuadros de alta tensión, dispositivos de protección relé y sistemas de señalización.
5. Estructura del Sistema de Distribución y Protecciones de la Subestación:
*Estructura del Sistema: Combinación de sistemas radiales y en espina. Las cargas importantes (equipos centrales del escenario, sistemas contra incendios, seguridad) se alimentan mediante circuitos radiales dedicados.
*Coordinación de Protecciones: Diseñar ajustes de protección y coordinación de tiempos racionales para garantizar la selectividad (en caso de falla, solo se desconecta la sección defectuosa, minimizando el alcance del corte).
*Sistema de Puesta a Tierra: Utilizar sistema TN-S. Instalar una red de puesta a tierra independiente y bien conectada, con una resistencia de puesta a tierra que cumpla la normativa (normalmente ≤1Ω). Todas las cubiertas metálicas de equipos, bandejas portacables, tuberías, etc., deben estar conectadas a tierra de manera confiable. El área del escenario puede requerir una unión equipotencial local.
6. Gestión Inteligente y de Eficiencia Energética:
*Sistema de Monitoreo Eléctrico y Gestión Energética: Instalar instrumentos inteligentes (medidores multifunción) en circuitos clave (entrada, salida, compensación, generador) de los cuadros de alta y baja tensión, para capturar datos de voltaje, corriente, potencia, factor de potencia, energía, armónicos, etc. Configurar una pasarela de comunicaciones para subir los datos al sistema de monitorización mediante bus (Modbus).
*El Sistema de Monitorización Logra: Monitoreo de datos en tiempo real, alarmas por límites excedidos, registro de eventos, análisis de calidad de energía, curvas de carga, informes estadísticos (medición por sub-partidas), control remoto (cuando esté permitido).
*Análisis de Eficiencia Energética: Identificar los principales consumidores de energía y optimizar las estrategias operativas (ej. control horario de aire acondicionado y ventilación).
*Control de Iluminación Inteligente: Las áreas públicas utilizan un sistema de control de iluminación inteligente para lograr control por escenas, programado y por detección, ahorrando energía y mejorando la eficiencia.
7. Consideraciones Especiales (Núcleo del Gran Teatro):
*Distribución Eléctrica Dedicada al Escenario: Instalar cuadros de distribución independientes para iluminación, sonido y maquinaria escénica.
*Circuitos de Iluminación Escénica: Número suficiente de circuitos, considerando distribución equilibrada entre fases. Los circuitos de regulación (racks de silicio) consideran necesidades de filtrado de armónicos y transformadores de aislamiento.
*Circuitos de Maquinaria Escénica: Alta capacidad y confiabilidad. Los equipos con accionamiento por variador de frecuencia consideran problemas de armónicos y CEM. Puesta a tierra y unión equipotencial estrictas para prevenir daños a equipos o lesiones personales debido a diferencias de potencial en el escenario.
Mitigación de Armónicos: Configurar APF y SVG/SVC centralizados en el lado de baja tensión para resolver los problemas de armónicos y potencia reactiva de impacto de los equipos escénicos.
*Compatibilidad Electromagnética (CEM): Los sistemas de control sensibles (escénicos, sistemas débiles) y las fuentes de interferencia (variadores, reguladores) deben tener medidas de separación en el tendido de cables y puesta a tierra.
*Interconexión con Sistemas Contra Incendios: El sistema de distribución se interconecta con el Sistema de Alarma Automática de Incendios (FAS), para desconectar las fuentes de alimentación no esenciales en caso de incendio confirmado y activar las fuentes de emergencia.
8. Ahorro de Energía y Protección Ambiental:
Seleccionar transformadores con nivel de eficiencia 2 según la norma GB 20052.
Optimizar la compensación de reactiva, manteniendo un alto factor de potencia en operación (>0.95).
Utilizar motores de alta eficiencia y control por variador de frecuencia (ej. bombas de agua de aire acondicionado, ventiladores).
Control de iluminación inteligente para reducir el consumo por iluminación innecesaria.
Seleccionar materiales ecológicos (cuadros de interruptores sin SF6, transformadores secos).
Considerar la posibilidad de recuperación de calor residual (ej. utilizar el calor disipado por transformadores para precalentar aire de ventilación en invierno).
9. Construcción, Puesta en Marcha y Aceptación de la Subestación:
Construcción estricta según planos de diseño y normativas.
Realizar pruebas de fábrica y pruebas de recepción en sitio para equipos clave (pruebas dieléctricas, de protecciones, características de interruptores, pruebas de transformadores, etc.).
Realizar puesta en marcha integral del sistema (transferencia de doble fuente, auto-arranque del generador, interconexión contra incendios, sistema de monitorización).
Pruebas de calidad de energía (voltaje, armónicos, parpadeo) que cumplan con los estándares GB/T 14549, GB/T 12325, GB/T 12326, etc., especialmente con carga completa de las cargas escénicas.
Entrega completa de documentación de obra finalizada y capacitación para operación.
10. Recomendaciones para Operación y Mantenimiento de la Subestación
Elaborar procedimientos operativos detallados para el sistema de distribución y planes de emergencia.
Establecer registros completos de equipos y mantenimiento.
Realizar periódicamente pruebas de mantenimiento predictivo (termografía infrarroja, pruebas de características de interruptores, calibración de dispositivos de protección, pruebas de descarga de baterías, pruebas de carga del generador, etc.).
Utilizar plenamente el sistema de monitoreo eléctrico para inspecciones rutinarias y análisis de datos.
El personal de operación y mantenimiento debe estar debidamente capacitado.
IV. Conclusión
La solución de distribución eléctrica proporcionada por Hengfengyou Electric para el Gran Teatro de Chengyang se centra en construir una subestación moderna basada en una doble fuente de alimentación + SAI, con transformadores secos de resina epoxy SCB14-2500kVA-10/0.4kV de alta eficiencia como núcleo, compensación de reactiva dinámica avanzada y filtrado activo como garantía, y monitorización inteligente como medio. Es esencial comprender profundamente las particularidades de las cargas escénicas y situar la gestión de la calidad de la energía en una posición extremadamente importante. Simultáneamente, el diseño de alta confiabilidad, las protecciones completas, la estricta interconexión contra incendios y la gestión operativa inteligente son soportes clave para garantizar la operación segura, eficiente y brillante del Gran Teatro.
